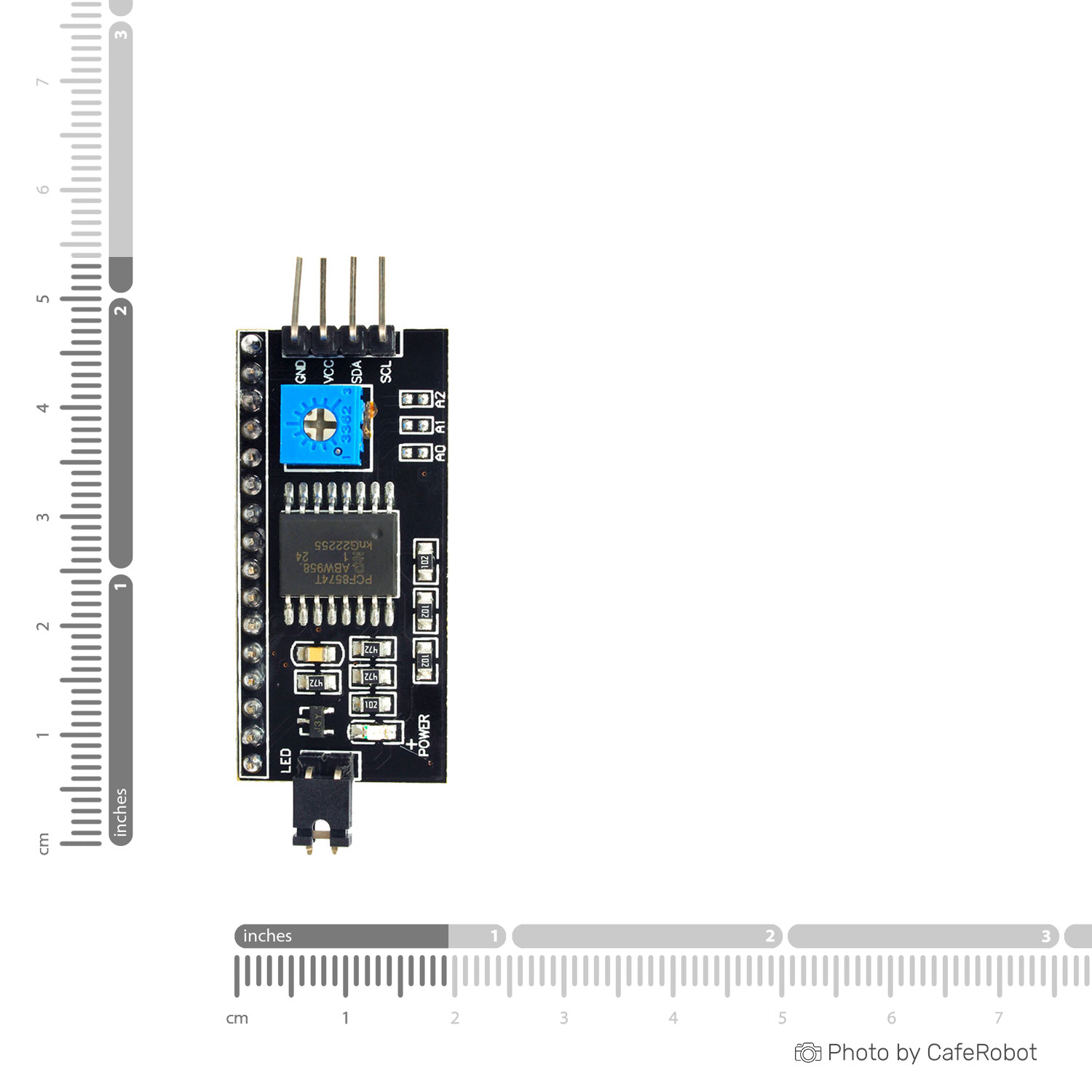

ماژول درایور LCD کاراکتری 1602 دارای ارتباط I2C

از نمایشگرهای LCD کاراکتری 2×16 در اغلب پروژه ها استفاده می شود. برای راه اندازی این نمایشگر نیاز به حداقل 6 پین میکرو می باشد. با استفاده از درایور این ماژول می توان تنها از 2 پین استفاده کرد و از خاصیت آدرس پذیر بودن این درایور بهره برد. این ماژول مبتنی بر تراشه PCF8574 می باشد. آی سی PCF8574 توسعه دهنده I2C است که برای ارتباطات سریالی نمایشگری به صورت 4 بیتی عمل می کند و میزان بک لایت و کنتراست تصویر را می توان تغییر داد. آدرس پیش فرض I2C درنمایشگر کارکتری 0x20 است که با جابجایی جامپرها قابل تغییر می باشد.

کاربردهای ماژول درایور و رابط سریال I2C ال سی دی کارکتری:

• ال سی دی های کارکتری
• کاهش تعداد اتصالات

مشخصات فنی ماژول درایور LCD کاراکتری 1602 دارای ارتباط I2C

• IC توسعه دهنده I/O: PCF8574T
• رابط: ارائه پروتکل ارتباطی I2C برای اتصال به میکروکنترلرها
• آدرس I2C: 0x20
• سازگاری: طراحی شده برای نمایشگرهای LCD کاراکتری 16×2 (1602) و 20×4 (2004)
• سطح ولتاژ: سازگار با میکروکنترلرهای 3.3V و 5V
• ابعاد: 41x19x15 میلیمتر
• وزن: 5 گرم
• رنگ PCB: مشکی
• ولتاژ تأمین: 2.5-6V
• دارای پتانسیومتر به جهت تنظیم کنتراست

ویژگی‌های ماژول درایور LCD کاراکتری 1602 دارای ارتباط I2C

• رابط I2C: ماژول PCF8574T از پروتکل I2C برای ارتباط استفاده می‌کند، که کنترل کارآمد نمایشگر LCD را با تعداد سیم‌های کمتر امکان‌پذیر می‌سازد.
• کاهش استفاده از پین‌ها: با استفاده از گسترش‌دهنده I/O، ماژول تعداد پین‌های دیجیتال مورد نیاز برای کنترل نمایشگر LCD را کاهش می‌دهد.
• سازگاری: طراحی شده برای کار با نمایشگرهای LCD کاراکتری 16×2 (1602) و 20×4 (2004)، ارائه انعطاف‌پذیری برای پروژه‌های مختلف.

نکات استفاده از ماژول درایور LCD کاراکتری 1602 دارای ارتباط I2C

• کتابخانه‌های مناسب برای ماژول PCF8574T و نمایشگر LCD را در محیط برنامه‌نویسی میکروکنترلر خود نصب کنید.
• روشنایی نمایشگر با برداشتن جامپر انتهایی ماژول قابل تنظیم است.در صورت نصب بودن این جامپر، روشنایی نمایشگر روی حداکثر مقدار خواهد بود و با برداشتن آن، می توانید کنترل روشنایی را در دست بگیرید.
• کنتراست را با چرخاندن پتانسیومتر آبی به سمت ساعت‌گرد افزایش و به سمت پادساعت‌گرد کاهش دهید. طراحی پتانسیومتر در قسمت جلویی برای راحتی کاربران در هر زمان و مکانی.
• ماژول می‌تواند تا هشت دستگاه را به صورت زنجیره‌ای متصل کند. برای تغییر آدرس دستگاه، از جامپرهای SMD که با نوشته A0، A1 و A2 روی برد مشخص شده است، استفاده کنید. آدرس پیش‌فرض 0x27 یا 0x3F (سری جدید) است.

احتیاط

• اطمینان حاصل کنید که سطح ولتاژ I2C با میکروکنترلر شما (3.3V یا 5V) سازگار است تا از آسیب‌های احتمالی جلوگیری کنید.
• ماژول را با دقت به LCD و میکروکنترلر متصل کنید تا از اتصالات نادرست جلوگیری شود.
• ماژول را به آرامی حمل کنید تا از آسیب به هدرها و قطعات جلوگیری شود.
